Microtunnelier pour franchissement voie ferrée

Aqueduc Vilaine Atlantique (35)

Réalisation :

2023

Maîtrise d’Ouvrage :

SMG 35 (Syndicat mixte de gestion)

Maîtrise d’Œuvre :

Cabinet BOURGOIS

Description des travaux :

Réalisation de l’interconnexion en eau potable par microtunnelage pour le franchissement de la voie ferrée de la ligne Paris-Brest.

Détails :

  • Réalisation d’une tranchée pour pose d’une canalisation DN600 sur 20 ml
  • Terrassement des puits de travail pour le micro-tunnelier sous la voie SNCF Paris Brest
    • Profondeur puit d’entrée : 5,5 m (8,20x5m)
    • Profondeur puit de sortie : 7,10 m (4x3m)
  • Présence de la nappe à 5m de profondeur, mise en place d’un pompage continu
  • Battage de palplanches sur le front d’attaque du puit d’entrée à 5,5 m de profondeur.
  • Battage de palplanches sur le puit de sortie à 7,1m de profondeur.
  • L’ensemble est relevé au passage et à l’arrivée du microtunnelier.
  • Mise en œuvre de panneau de blindage type RS780 avec fichage des panneaux à 6m puit d’entrée et 7,5m pour le puit de sortie
  • Pose de canalisation DN600 PN16 en tranchée sur 20ml
  • Tubage d’une canalisation DN600 PN16 dans un fourreau DN1500 sur 52 ml
IMG_20231017_102801

Liaison eau potable usine vers réservoir

La Roche sur Yon
En savoir plus
3

Assainissement ZAC des Isles – Pirmil

Site des Anciens Abattoirs, REZE
En savoir plus

Vous souhaitez en voir davantage ?

Découvrez d’autres projets et explorez toutes nos réalisations !

Toutes nos réalisations
+33 (0)2 40 25 83 33
Siège :
243 rue de la Bougrière
44980 SAINTE-LUCE-SUR-LOIRE
Agence Ile-de-France :
3, rue Galvani
91300 MASSY
Index égalité professionnelle Femmes Hommes
Mention légales et Politique de confidentialité

Site web pensé et conçu par Phenix Studio, ©2024.

20230126_142547
20230208_100434
20230215_111719
IMG_2199
IMG_2340

Microtunnelier pour franchissement voie ferrée - eau potable

Aqueduc Vilaine Atlantique (35)

Réalisation : 2023
Maîtrise d’Ouvrage : SMG 35 (Syndicat mixte de gestion)
Maîtrise d’Oeuvre : Cabinet BOURGOIS
Description des travaux : Réalisation de l’interconnexion en eau potable par microtunnelage pour le franchissement de la voie ferrée de la ligne Paris-Brest.

  • Réalisation d’une tranchée pour pose d’une canalisation DN600 sur 20 ml
  • Terrassement des puits de travail pour le micro-tunnelier sous la voie SNCF Paris Brest
    • Profondeur puit d’entrée : 5,5 m (8,20x5m)
    • Profondeur puit de sortie : 7,10 m (4x3m)
  • Présence de la nappe à 5m de profondeur, mise en place d’un pompage continu
  • Battage de palplanches sur le front d’attaque du puit d’entrée à 5,5 m de profondeur.
  • Battage de palplanches sur le puit de sortie à 7,1m de profondeur.
  • L’ensemble est relevé au passage et à l’arrivée du microtunnelier.
  • Mise en œuvre de panneau de blindage type RS780 avec fichage des panneaux à 6m puit d’entrée et 7,5m pour le puit de sortie
  • Pose de canalisation DN600 PN16 en tranchée sur 20ml
  • Tubage d’une canalisation DN600 PN16 dans un fourreau DN1500 sur 52 ml
20230904_225103
20230904_231612
IMG_1263
IMG_20230613_132208
IMG_20231017_102801
processed-e58e4cdd-c466-45c2-905d-6a417f961a04_Ye56JOP1

Liaison eau potable usine vers réservoir

La Roche sur Yon

Réalisation : 2023
Maîtrise d’Ouvrage : Vendée Eau
Maîtrise d’Oeuvre : Géouest
Description des travaux : Travaux de fourniture et pose de canalisation d’eau potable en fonte – liaison usine Moulin Papon vers le réservoir du Moulin Rouge

  • Création de deux chambres de comptage et une chambre de vannage
  • Tranchée pour une canalisation DN 60mm à 200mm : 230 ml
  • Tranchée pour une canalisation DN 400mm à 500mm : 780 ml
  • Tranchée commune pour deux canalisations DN 60mm à 200mm et DN 400mm à 500mm : 800 ml
  • Fourniture et pose en milieu urbain de :
    • DN 500mm fonte sur 1327ml
    • DN 400mm fonte sur 243 ml
    • DN 200 fonte sur 102 ml
    • DN 150 fonte sur 455 ml
    • DN 100 fonte sur 33 ml
    •
  • Franchissement d’une voie SNCF
  • Pose d’un DN500 calorifugé sur 29 ml
  • Travaux de nuit pour la pose en encorbellement
  • Pose de 2 comptages DN100 et DN200, pose d’une vanne électrique DN250
  • Pose de raccords monoblocs isolants
1
2
3
4
5
6

Assainissement ZAC des Isles - Pirmil

Site des Anciens Abattoirs, REZE

Réalisation : 2023 – 2024
Maîtrise d’Ouvrage : Nantes Métropole
Maîtrise d’Oeuvre : SCE Nantes
Description des travaux : Travaux de pose du réseau d’eaux usées DN1200

  • Construction de deux ouvrages de raccordement pentagonaux en béton armé

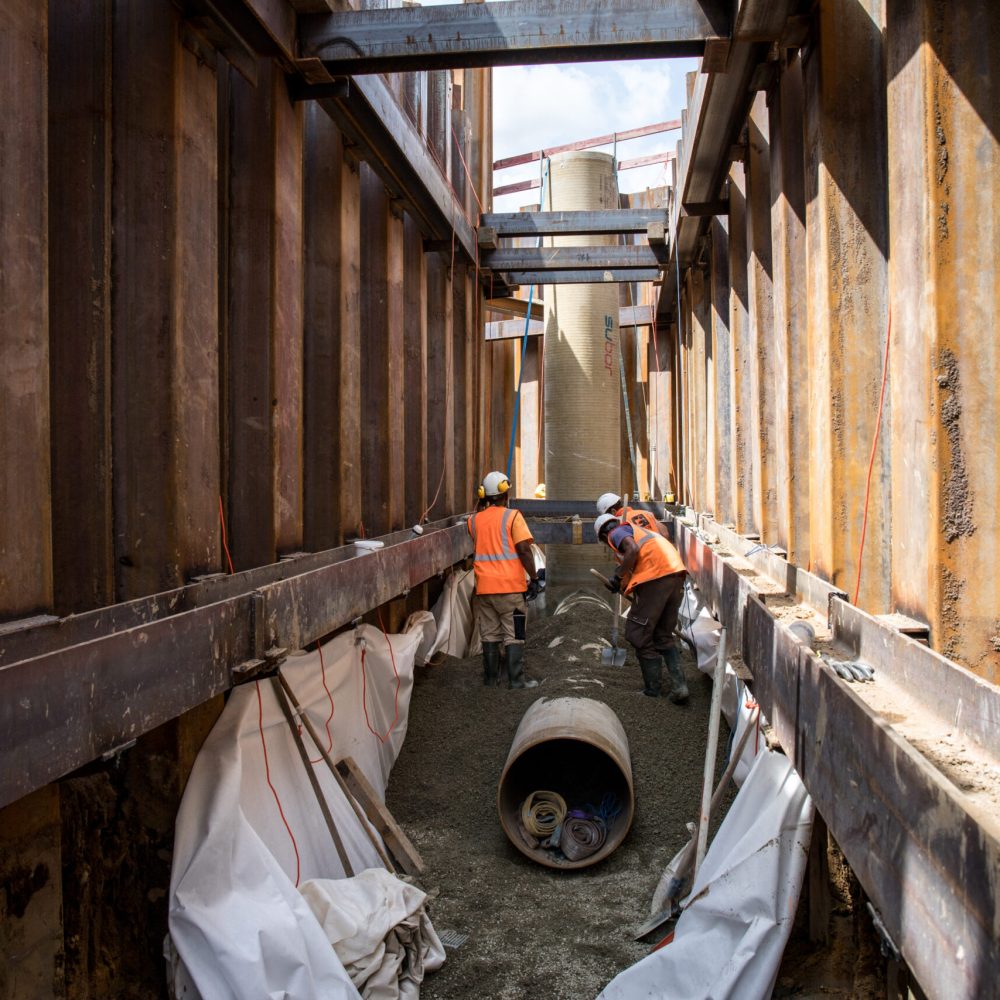

  • Terrassement en tranchée ouverte sur 500ml sur une profondeur moyenne de 4,2 mètres y compris hauteur de terrain substitué en fond de fouille
  • Sécurisation des fouilles des ouvrages de raccordements par mise en œuvre de cadre HEB + palplanches.
  • Sécurisation de la tranchée par mise en œuvre de guides palplanches
  • Réfection de chaussée sur la rue Abbé Grégoire et sur le boulevard Schoelcher pour 85 ml
  • Pose de canalisation DN1200 en PRV sur 500ml sur une profondeur moyenne de 4,2 mètres.
  • Pose de regards PRV DN1000 et construction d’ouvrages génie civil de forme pentagonale.
  • Conception et pose d’un trident permettant, à capacité hydraulique équivalente, de poser le nouveau collecteur d’eaux usées DN1200 sous un réseau RTE en le divisant en 3 conduites DN700 sur 19 ml.
  • Pose de canalisation DN300 PRV sous chaussée sur 86 ml et raccordement sur réseau existant amiante.
  • Pose de regards PRV DN1000
  • Pompage en fond de fouille sur l’ouvrage de raccordement aval pour abaisser le niveau de la nappe en lien avec le niveau de la Loire (marée)
  • Travaux réalisés, y compris raccordements amont et aval, sans rupture de la continuité de service et sans nécessité de mise en œuvre de pompage bypass.
